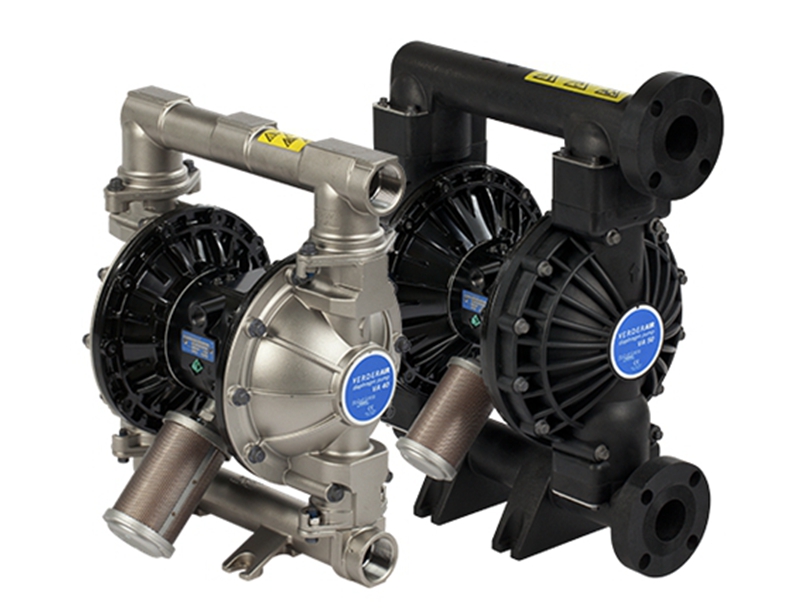

Verderair氣動雙隔膜泵原理

雙隔膜泵是一種正排量泵，它利用兩個前后往復運動的柔性隔膜，產生臨時隔膜室，兩者都吸入流體并使流體穿過泵。隔膜用作空氣和流體之間的隔斷墻。
第一沖程
兩個隔膜通過穿過空氣閥所在的中心區段的軸連接在一起。空氣閥的目的是將壓縮空氣引到第一個隔膜的背面，使其遠離中心區段。第一個隔膜在沖壓沖程作用下，從泵中排出流體。與此同時第二個隔膜正執行吸入沖程。 第二個隔膜后的空氣被推送到大氣中，使大氣壓將流體推到吸入側。吸入球閥離開其閥座，使流體流過球閥進入流體腔室。

第二沖程
當?shù)谝粋€加壓隔膜已經完成行程時，通過空氣閥，空氣的流動從第一個隔膜轉到第二個隔膜后面。壓縮空氣將第一個隔膜推離中心區，致使第一個隔膜被推入中心區。在第二個泵室中，排放球閥離開閥座，而第一個泵室中的情況則相反。在行程結束后，空氣閥將空氣再次引到第一個隔膜背面，且循環重新開始。
