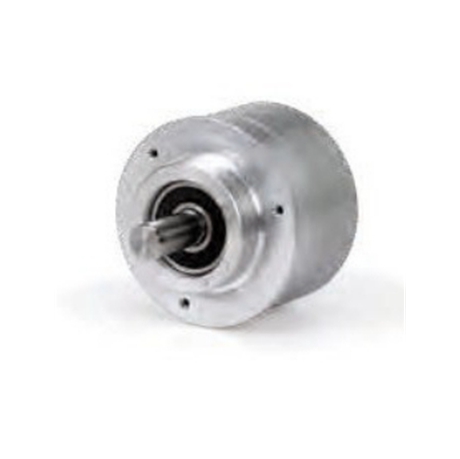

海德漢heidenhain 編碼器ROC/ROQ/ROD 400和RIC/RIQ 400系列

ROD 420

ROD 430

ROD 480

口

? TTL

? HTL

? 1 VPP1)

數*

50 100

150

200

250

360

500

512

720

–

1000 1024

1250

1500

1800

2000

2048

2500

3600

4096 5000

考點

一個

截止頻率–3 dB 輸出信號頻率邊緣間距a

–

? 300 kHz

? 0.39 μs

? 180 kHz

–

–

系統精度

柵距的1/20

電氣連接*

? 法蘭座M23，徑向和軸向

? 1 m/5 m電纜，帶或不帶連接器M23

供電電壓

DC 5 V ±0.5 V

DC 10 V至30 V

DC 5 V ±0.5 V

空載時的電流消耗

? 120 mA

? 150 mA

? 120 mA

軸徑

實心軸? 10 mm

機械允許轉速 n

? 16 000 rpm

啟動扭矩

? 0.01 Nm（20 °C時）

轉子轉動慣量

? 2.1·10–6 kgm2

軸負載2)

軸向：? 40 N；徑向：? 軸端為60 N 南京-云聯電氣-提供

振動55 Hz至2000 Hz

沖擊6 ms

? 300 m/s2（EN 60 068-2-6）

? 2000 m/s2（EN 60 068-2-27）

最高工作溫度3)

100 °C（4096或5000線的ROD 480為80 °C）

最低工作溫度

法蘭座或固定敷設電纜：-40 °C

反復彎曲電纜：-10 °C

防護等級EN 60 529

外殼端為IP 67，軸輸入端為IP 64（如需IP 66，可按要求提供）

重量

? 0.3 kg

適用ID

376840-xx

376834-xx

376880-xx
