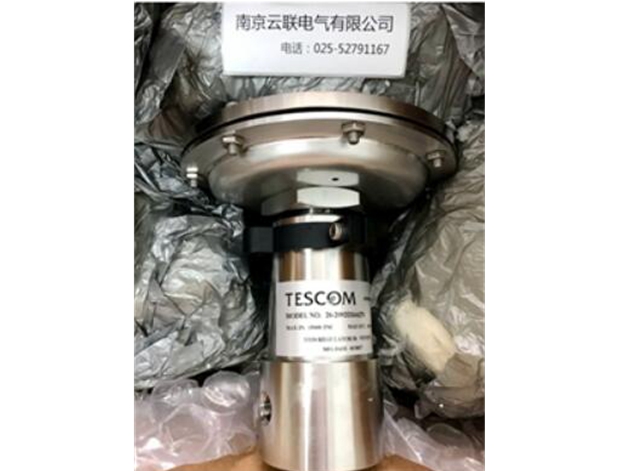

TESCOM調節閥regulating valve26-1200

TESCOM調節閥regulating valve26-1200

高流量 Cv = 3.3, 6.0 或 12.0

最大入口壓力 6000 PSIG/加載外部氣體出口壓力最高可達最大入

口壓力值 / 無排氣閥 /減壓

26-1200 系列

技術規格

? 工作參數

壓力等級根據 ANSI/ASME B31.3標準

最大額定入口壓力 . . . . . . . . . . . 4000 & 6000 PSIG

出口壓力 . . . . . . . . . . . . . . . . . . 至最大入口壓力值

設計試驗壓力. . . . . . . . . . . . . . . . 最大額定壓力 150%

泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 無氣體泄漏

額定流量 . . . . . . . . . . . . . . . Cv = 3.3, 6.0 或 12.0*

* 出口交叉孔引起的二級壓降會對額定流量產生重大影響。

有關出口壓力小于1000 PSIG 時的流量曲線數據請向工

廠咨詢。

? 接觸介質的材料

閥體. . . . . . . . 303, 316 不銹鋼，或 2024-T351 鋁

閥座. . . . . . . . . . . . . . . . . . . . . . CTFE 或 Vespel?

隔板. . . . . . . . . . . . . . . . . . . . . . Buna-N 或 Viton?

O 型圈. . . . . . . . . . . . . . . . . . . . Buna-N 或 Viton?

備用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon?

其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不銹鋼

更多細節請參閱下列規格表。

? 清潔. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93

TESCOM regulating valve 26-1200

High flow Cv=3.3, 6.0 or 12.0

Maximum inlet pressure 6000 PSIG/load external gas outlet pressure up to maximum inlet pressure

Port pressure value/no exhaust valve/reduced pressure

26-1200 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3 standard

Maximum rated inlet pressure 4000 & 6000 PSIG

Outlet pressure To maximum inlet pressure value

Design test pressure Maximum rated pressure 150%

Leakage No gas leakage

Rated flow rate Cv=3.3, 6.0 or 12.0*

*The secondary pressure drop caused by the outlet cross hole will have a significant impact on the rated flow rate.

Please contact the engineer for flow curve data when the outlet pressure is less than 1000 PSIG

Factory consultation.
